醫用DR設備依據機械結構的差異，可分為雙立柱DR、懸吊DR、U臂DR等多種類型。既然存在雙立柱DR，那么單立柱DR是否存在呢?答案是肯定的，單立柱DR通常指的就是U型臂DR。

一、結構設計的不同

DR設備的正常運行主要依靠?jī)蓚€(gè)關鍵部件：一個是發射X射線的球管，另一個是接收X射線并生成圖像的探測器。

單立柱結構的DR設備，將這兩個部件都懸掛在同一根柱子上;而雙立柱DR則如同為它們各自配備了專屬支架，球管安裝在一個立柱上，探測器安裝在另一個立柱上，兩個柱子穩固地立在地面，中間預留出足夠的空間供患者站立或躺臥。

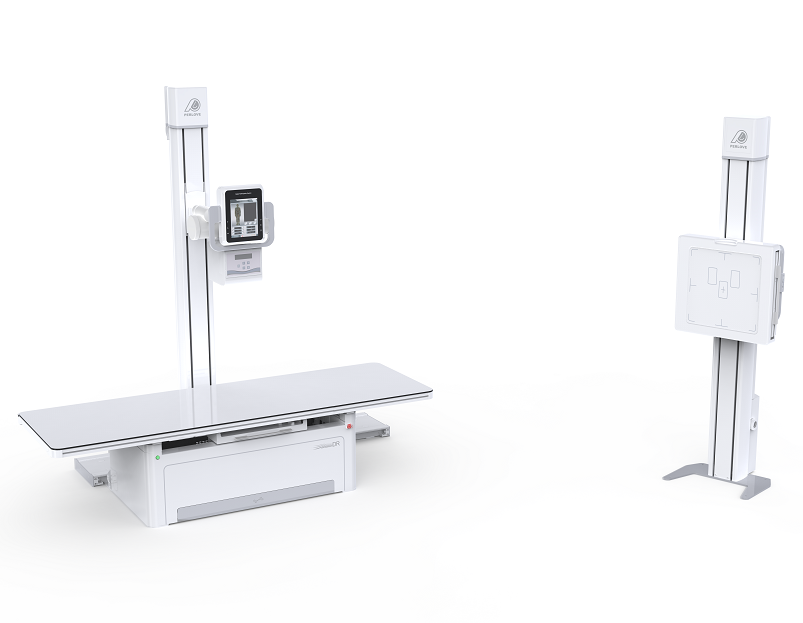

雙立柱DR-PLD6500

二、承載力與穩定性的差異

打個比方，當你拎兩個袋子時，用兩只手肯定比用一只手提更為穩當。

雙立柱DR也是如此，兩個立柱各自承擔一部分重量。由于球管和探測器本身具有一定重量，長時間使用后，單立柱可能會逐漸發生變形，進而影響定位精度。而雙立柱因?yàn)槭芰Ψ稚ⅲY(jié)構更為穩固，能夠減少設備長期使用后的機械誤差，保證拍出的片子位置更精準。

三、操作靈活性的對比

在雙立柱結構中，兩個立柱通常可以獨立進行升降或者水平移動。例如，給兒童拍胸片時，探測器可以調低到適合兒童身高的位置，球管也能同步調整角度，避免兒童需要踮腳或者彎腰。在進行X光檢查時，患者可能需要拍攝正位、側位甚至斜位的片子，此時球管和探測器需要同步移動到不同位置。而單立柱結構由于兩個部件連接在一起，調整時可能需要更大幅度地移動整個立柱，操作起來不夠便捷。尤其是在空間有限的檢查室里，雙立柱能夠更靈活地避開障礙物，讓醫生的操作更加方便。

四、空間利用率的差別

這也是雙立柱的一個優勢所在。雙立柱的兩個柱子通常設計得比較纖細，立柱底部的底座也相對較小，不像有些單立柱設備可能需要更寬的底座來保持平衡。如今很多醫院的放射科房間面積有限，設備擺放需要盡量節省空間。這樣一來，檢查床或者站立位的檢查區域周?chē)湍芰舫龈嗫臻g，患者上下檢查床時不容易碰到設備，醫護人員操作時也有更寬敞的活動范圍，尤其是在需要同時照顧患者和調整設備的時候，不會手忙腳亂。

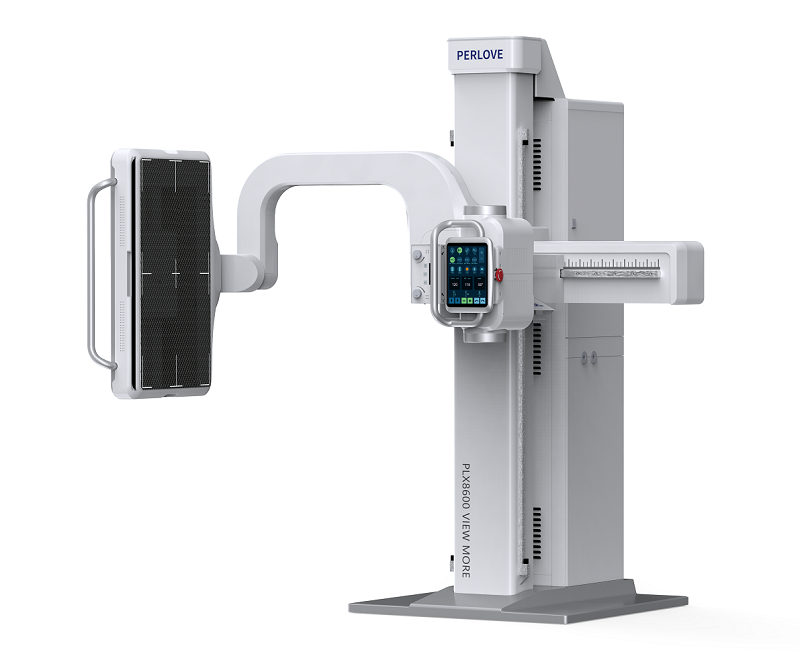

單立柱DR-PLX8600

五、成像質量的高下

雙立柱結構由于支撐更穩固，球管和探測器在移動過程中不容易晃動。特別是在拍攝需要長時間曝光的部位時(比如某些特殊角度的骨骼檢查)，設備輕微的震動都可能導致圖像重影。拍攝X光片最忌諱的就是圖像模糊，除了患者自身移動外，設備本身的穩定性也至關重要。雙立柱的設計能夠減少這種震動，使圖像更清晰，醫生在診斷時能夠看到更細微的病變，比如早期的骨裂或者肺部小結節，從而降低漏診的可能性。

六、維護成本的比較

設備使用時間久了難免需要維修，雙立柱結構的部件分工明確，球管和探測器分別安裝在不同的立柱上，維修時只需要針對有問題的立柱進行操作，無需整體拆卸，節省了時間和成本。例如，當探測器出現故障時，只需要將對應的立柱斷電，拆下探測器進行維修，另一個立柱不會受到影響，設備還能暫時用于其他檢查，減少了對患者檢查的影響。

前面提到的都是雙立柱DR優于單立柱的地方，當然雙立柱設計也并非沒有缺點，比如制造成本相對較高，兩個立柱需要更多的材料和更精密的同步控制技術，以確保球管和探測器移動時位置能夠精準匹配。

總的來說，雙立柱DR的結構設計并非簡單地多裝一根柱子，而是通過合理的力學分配、空間布局和功能分區，讓設備更穩定、更好用、成像更準確。對于患者而言，最明顯的感受可能是檢查時更舒適、速度更快;對于醫生來說，片子更清晰，診斷更有依據;對于醫院來說，設備更耐用，維護更方便。
